さらに進化したタイロン フレキホース。
結露防止に威力を発揮。
|

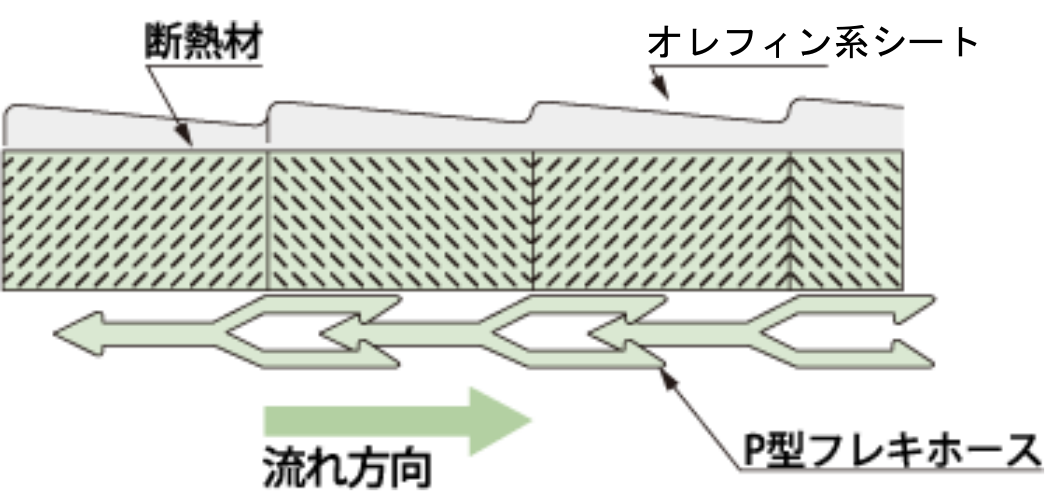

従来型タイロンフレキホースP型に高効率の断熱材を外部被覆。
結露の発生を抑えたスポット送風用として最適の断熱ホースです。
結露防止効果，保温効果が高い。
注) 長さの伸縮，口径の変更はできません。 |
| ■推奨使用範囲 |
|
使用温度範囲（℃） ：-5〜60
･冷房用
･給排気送風用
･機械エアー冷却用
･スポットクーラ用
|
|
|
|
|
|
|
|
|

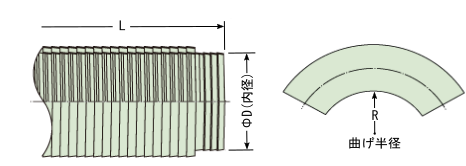

品番
|
定尺寸法（m）
|
呼径
（内径mm）
|
外径
（mm）
|
最小曲げ
半径（mm）
|
質量
（g/ｍ）
|
色
|
|
TH07BR-1
|
1
|
ø 75
|
ø 90
|
220
|
470
|
アイボリー
|
|
TH07BR-1.5
|
1.5
|
|
TH07BR-2
|
2
|
|
TH09BR-1
|
1
|
ø 90
|
ø 105
|
240
|
580
|
|
TH09BR-1.5
|
1.5
|
|
TH09BR-2
|
2
|
|
|
1
|
ø 100
|
ø 118
|
250
|
800
|
|
TH10BR-1.5
|
1.5
|
|
TH10BR-2
|
2
|
|
TH12BR-1
|
1
|
ø 125
|
ø 143
|
340
|
940
|
|
TH12BR-1.5
|
1.5
|
|
TH12BR-2
|
2
|
|
TH15BR-1
|
1
|
ø 150
|
ø 168
|
410
|
1,050
|
|
TH15BR-1.5
|
1.5
|
|
TH15BR-2
|
2
|
|
TH17BR-1
|
1
|
ø 175
|
ø 193
|
480
|
1,260
|
|
TH17BR-1.5
|
1.5
|
|
TH17BR-2
|
2
|
|
TH20BR-1
|
1
|
ø 200
|
ø 218
|
550
|
1,520
|
|
TH20BR-1.5
|
1.5
|
|
TH20BR-2
|
2
|
|
TH25BR-1
|
1
|
ø 250
|
ø 272
|
630
|
1,810
|
|
TH25BR-1.5
|
1.5
|
|
TH25BR-2
|
2
|
|
TH30BR-1
|
1
|
ø 300
|
ø 322
|
770
|
2,250
|
|
TH30BR-1.5
|
1.5
|
|
TH30BR-2
|
2
|
|
注） 1. 表記長さは伸縮できません。
2. 定尺寸法は伸ばした状態での長さです。
3. 結露を完全に防止するものではありません。
4. 断熱材を外部被覆しているためP型フレキホースに比べ、自己保持力が劣ります。
|
| |
|
 |
|
|
|

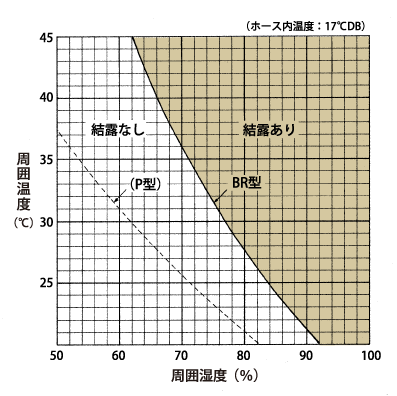

■ 保温・防露効果（露点温度曲線）
|
| |
|
|
注）上記グラフは実測値をもとに推測したものであり保証値ではありません。
|
 |
測定条件
周囲温度 ：30℃DB
周囲湿度 ：75％RH
ホース内温度 ：17℃DB
経過時間 ：１時間 |
|
|
|
|
|
|
| |
| |
|
|
|
|
●亜鉛鋼板製
●付属品：タッピングネジ（8本）
|
|
注）その他のフレキホース用別売品については周辺部材をご参照ください。 |
|
|
|
|
|
|
品番
|
適用ホース
|
内径（mm）
|
長さ
|
|
SDS10
|
ø 100
|
ø 106.5
|
70
|
|
SDS12
|
ø 125
|
ø 131.5
|
|
SDS15
|
ø 150
|
ø 156.5
|
|
SDS20
|
ø 200
|
ø 206.5
|
|
SDS25
|
ø 250
|
ø 260.5
|
90
|
|
SDS30
|
ø 300
|
ø 310.5
|
|
|
|
|
| |
| |
|
|
|
|
TH15BR-3S
|
|
|
|
|
品番
|
ホース長さ（m）
|
呼径（内径mm）
|
セット構成部品
|
| TH12BR-1S |
1
|
ø 125
|
●BR型フレキホース
1本(2S以下)
2本(3S以上)
●化粧リング(HCAP)
●締めバンド(HYバンド)
●ホース継手(3S以上)
●タッピングネジ(3S以上)
●防露テープ(3S以上)
|
| TH12BR-1.5S |
1.5
|
| TH12BR-2S |
2
|
| TH12BR-3S ※ |
1.5＋1.5
|
| TH12BR-4S ※ |
2＋2
|
| TH15BR-1S |
1
|
ø 150
|
| TH15BR-1.5S |
1.5
|
| TH15BR-2S |
2
|
| TH15BR-3S ※ |
1.5＋1.5
|
| TH15BR-4S ※ |
2＋2
|
| TH20BR-1S |
1
|
ø 200
|
| TH20BR-1.5S |
1.5
|
| TH20BR-2S |
2
|
| TH20BR-3S ※ |
1.5＋1.5
|
| TH20BR-4S ※ |
2＋2
|
|
|
注）表記セット仕様は，ホース長さ3m以上の場合（※印）2本継ぎとなります。 |
|
|
|
